低壓長袋脈沖收塵器氣缸安裝方式的改造
某公司5000t／d水泥熟料生產線窯尾LCMG580—4×8型低壓長袋脈沖收塵器氣缸底部經常出現漏氣現象，不僅浪費壓縮空氣，還易損壞氣缸和密封元件，維護檢修J為不便。本文就氣缸底部漏氣的原因進行分析，并介紹改造方式與效果。
01
氣缸底部漏氣的原因分析
（1）該收塵器原有的氣缸為桿加長型，氣缸桿直接與提升閥板通過螺栓相連，提升閥板動作時，氣缸桿完全處于風室內(圖1)。這種結構在使用過程中有很多弊端。主要原因是生料磨運行時風室內溫度在110℃左右，停磨時溫度在180℃左右，加之公司壓縮空氣內水分含量高，在水分和高溫的共同作用下，氣缸桿會銹蝕而粗糙。生銹的氣缸桿在往復工作過程中造成氣缸密封圈損壞，導致漏風，在多個氣缸同時漏風的情況下，壓力顯示在0.3MPa以下，漏風既增加了空壓機的能耗，又導致提升閥無f正常工作，收塵壓差高，現場冒灰。
圖1改造前氣缸安裝形式
（2）原先的安裝方式無法實現生產時在線更換氣缸，只能是將氣缸完全f解開更換密封圈，在f解氣缸過程中有可能損壞氣缸元件，幾次下來，氣缸無法繼續使用，更換x密封圈會因氣缸桿的生銹，在使用一周以后會再次發生破損，導致漏氣。
（3）氣缸桿直接與提升閥板通過螺栓相連， 在運行過程中，螺栓會掉落，造成提升閥板不工作，因?yàn)樵陲L(fēng)室內不容易發現，大布袋壓差高，現場冒灰。
02
改造方案
根據分析，制定方案，制作氣缸安裝支架， 將氣缸進行外置(見圖2)，杜絕氣缸桿與高溫氣 體的接觸，可避免氣缸桿銹蝕，也方便了氣缸的日常維修更換。對原舊氣缸進行f解，僅留下氣缸缸桿，將氣缸支架進行h接，新氣缸安裝在支架上，使用舊氣缸的缸桿與提升閥板h接相連，缸桿另一端h接DN50無縫鋼管，鋼管頭部再h接螺栓，螺栓與新氣缸相連。

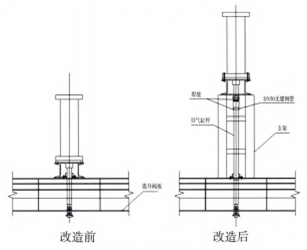

圖2 氣缸外置前后對照
03
改造后效果
（1）這種安裝方式(見圖3)避免了氣缸桿與高溫的直接接觸，使用一年后未發現有生銹的現象，密封圈也未損壞，無漏氣現象，壓力表能保持在0.6 MPa左右。年節約設備費用6萬元，同時也降低了設備維修費用。
圖3 氣缸外置后的現場效果
（2）氣缸外置，輕松實現在線更換氣缸，即使氣缸密封圈損壞也不需要將氣缸完全f解開就能更換，從而延長了氣缸的使用壽命。
（3）缸桿與提升閥板是h接相連的，降低了提升閥板掉落的可能性，使用一年后未發現有掉落的情況，從而保證了收塵器的效率。
04
結束語
此次改造氣缸的安裝方式，結構簡單，減少了氣缸和密封元件的損壞現象，有x降低了壓縮空氣的損失，降低了空壓機電耗，并實現了生產時在線更換氣缸，取得了良好的經濟效益和環保效益。 |
|
|
|
|
 |
|
