某公司的水泥生產線的窯尾收塵使用LC-MG615—2×14袋式除塵器，在使用過程中經常出現氣缸提升閥密封圈損壞而產生漏氣的問題，為了解決漏氣問題對氣缸提升閥進行改進。

一、氣缸提升閥漏氣的原因分析

水泥行業的廢氣中濕度比較高(尤其窯尾除塵器處理的廢氣)，為了防止布袋除塵器在使用中因?yàn)榻Y(jié)露而造成粉塵糊袋的現象，一般要求布袋除塵器的廢氣溫度在80℃以上。另外袋收塵上原裝配置的氣缸提升閥的活塞桿長度比較短，氣缸提升閥的活塞桿直接與風道蓋板相連接，而且氣缸提升閥前端蓋密封圈安裝后靠近除塵器頂蓋，在使用過程中活塞桿會將煙氣的熱量通過熱傳遞的方式傳遞到密封圈處，造成密封圈的疲勞損壞，密封圈損壞后就會造成氣缸提升閥漏氣。

二、普通氣缸提升閥和改進氣缸提升閥的異同

普通氣缸提升閥結構圖見圖1，改進的氣缸提升閥結構圖見圖2。

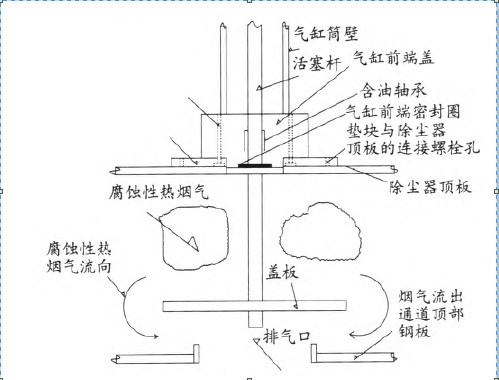

圖1 普通氣缸與收塵蓋板連接圖

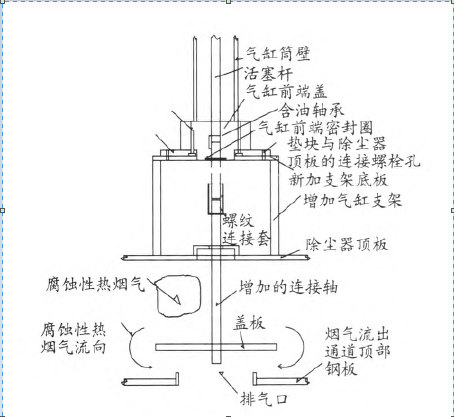

圖2 改進氣缸提升閥與除塵器連接方式
其主要組成部件都沒有發生本質變化，主要都由氣缸、活塞推桿、密封圈、支撐裝置等幾部分構成，工作方式也沒有發生本質變化，都是通過氣缸提升閥的活塞桿的推動Z終實現除塵器風道蓋板的開關。但是改進的氣缸提升閥與除塵器殼體的連接方式發生了根本改變，從而使改進的氣缸提升閥成為一個D立的整體。改進的氣缸提升閥利用熱量的傳遞隨路徑的延長而逐步減弱的原理而加長活塞桿，同時改變活塞推桿與除塵器蓋板的連接方式Z終使得煙氣傳遞給密封圈的熱量大大減少，延長密封圈的使用壽命。另外，由于改進后的氣缸提升閥是一個D立的個體，如果出現損壞可以直接在線更換，不會影響生產的正常運行。

三、改進后效果

從使用效果來看，改進后的氣缸提升閥比原氣缸提升閥巡檢更方便，同時改進后的氣缸提升閥在使用一年后都沒有出現因密封圈損壞而產生漏氣的情況。
